?兩線制4-20mA工作方式，支持量程遷移。

?PT100三點全量程標定或兩點分段標定。

?工業級溫度范圍-40℃~85℃，進口電壓基準，電路板溫漂<35ppm。

?加強的保護電路設計，整板的防護器件多達10個，具有過流，過壓，反接等多種保護，現場使用更放心。

?寬電源5~30V供電，最低5V供電即可輸出4~20mA電流環，可以滿足類似10~12V供電的特殊使用場合。

?雙路恒流源激勵有效消除線電阻。

?全數字校準，方便快捷。

?電源電壓：5~30VDC,推薦24VDC。

?恒流激勵：雙路恒流源0.2mA。

?工作環境：溫度-40~85℃，濕度<85%,干燥無腐環境。

?外形尺寸：長(27.5mm)*寬(19mm)*高(4.5mm)。

?負載電阻：(VCC-5)/20mA

?電流輸出分辨率：約1.2uA

?溫漂系數：<35ppm/℃

外形及接線

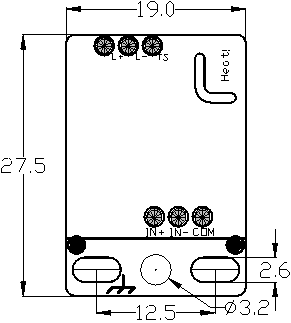

外形圖

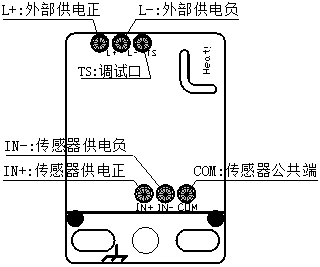

接口說明

L+：外部供電正； L-：外部供電負； TS：電路板調試接口

IN+：傳感器供電正； IN-：傳感器供電負； COM: 傳感器公共端

注意： 1.電路板正常的供電范圍為5~30VDC，超出此范圍時電路不能正常工作。

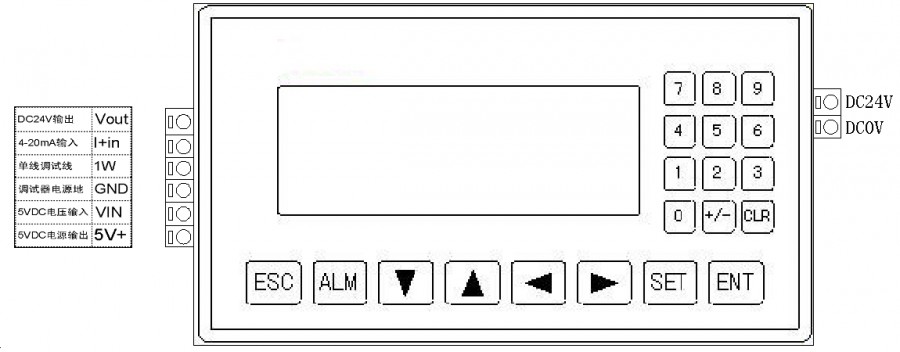

本公司的為便于客戶調試使用，配套專業調試工具與調試軟件。 專業調試工具有RS232接口可以連接電腦端校準設置軟件。也可以不接電腦獨立工作。方便客戶使用提高生產效率。
